产品测试–HR02/AR02/TR02 2瓦mesh自组网电台地对地测试

2020-12-21 17:22:52 silicontrol 35

测试时间:2019-10-10

测试地点:咸阳河堤路

测试设备:HR02-2T2R-1400-33(定频)/ AR02-2T2R-1400-33(自适应选频)/ TR02-2T2R-1400-33(跳频)mesh自组网电台

测试条件:河边道路,相对空旷,路边有树,天线6dBi增益,一端架高2米,一端商务车车载高度

测试项目:测试在定频通信组网,自适应选频通信组网,跳频通信组网三种模式下点对点地对地传输极限距离

测试目标:全双工语音实时通信+1路视频实时回传(码流1Mbps)期望达到20公里

测试方法:跑车实验,利用电台进行全双工实时语音通信,同时观察视频回传情况。

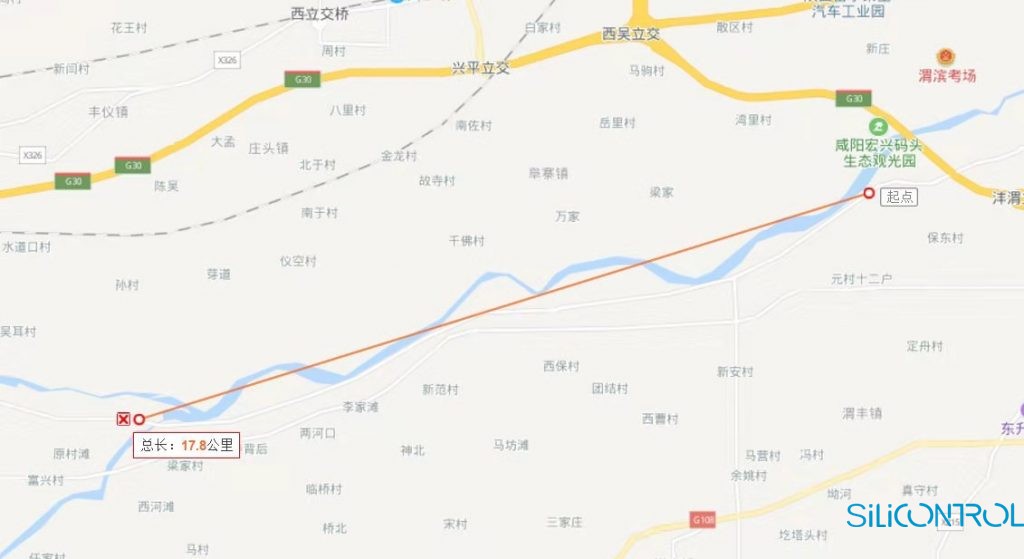

测试结论:定频、自适应选频、跳频等 三种 2W电台均通信距离约为18公里。18公里后有较大的树林遮挡,通信链路完全断开,无法进行正常通信, 没有完全达到客户的目标要求

原因分析:一是客观不利因素为河道两旁的树木对信号传播造成遮挡,二是电台发射功率较小,三是天线增益偏小,四是天线高度不够。

建议措施:为了达到更好的效果,满足客户的需求,需要从三个方面改进,一是增大电台发射功率,二是定制高增益天线,三是升高天线高度。

矽控电子
矽控电子

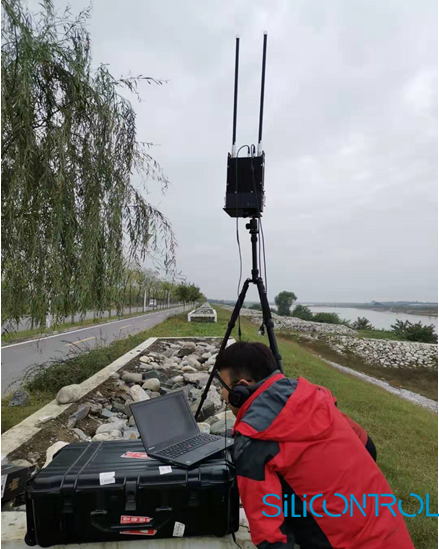

咸阳河堤路地对地拉距测试
