产品测试-AR系列mesh自组网电台无人机1对2 100Km测试

2020-12-21 17:44:37 silicontrol 16

关键词:无人机中继,mesh自组网电台,100Km,远距离,视频传输,AR02-2T2R,AR03-2T2R

一、测试时间

2020年8月28日

二、测试地点

周至县虎头山(模拟空中无人机),海拔高度950m

礼泉县肖山村(模拟空中无人机),海拔高度906m

兴平市茂陵故园(模拟地面节点),海拔高度458m

兴平市新庄村(模拟地面节点),海拔高度504m

三、测试人员

****************************** 2人

西安思后网络科技有限公司 5人

四、测试内容

采用mesh自组网电台实现2个空中无人机视频传回地面管理中心,有2种测试场景:

  • 场景1:2架空中无人机的视频直接1跳传回地面管理中心;

  • 场景2:2架空中无人机视频传回地面管理中心,其中一架无人机视频通过另一架无人机中继传回至地面管理中心,实现空空中继距离超过100Km;

五、测试设备

  • 地面AR02-2T2R-1400-36mesh 自组网电台1套,2*2W

  • 机载AR03-2T2R-1400-36mesh 自组网电台2套,2*2W

  • 地面1300-1500MHz全向天线2根,增益6dBi

  • 机载1300-1500MHz全向天线4根,增益2dBi

  • 海康IP摄像头2个,1080P*25帧,限定码率4Mbps

  • 笔记本电脑3台

六、测试软件

  • Win7操作系统

  • IVMS4200视频监控软件

七、部署位置

场景1:

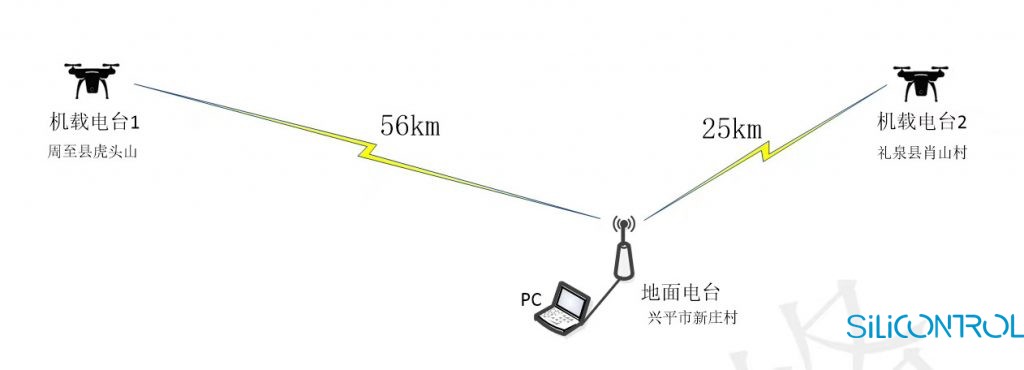

地面电台192.168.0.211架设于兴平市新庄村,连接电脑,运行IVM4200监控软件,机载电台192.168.0.214架设在周至虎头山,连接一个海康摄像头,机载电台192.168.0.213架设在礼泉县肖山村,连接一个海康摄像头。虎头山距离新庄村56Km,肖山村距离新庄村25Km,虎头山距离肖山村63Km,三个电台可以互联互通,位置如图所示

矽控电子
矽控电子

场景2:

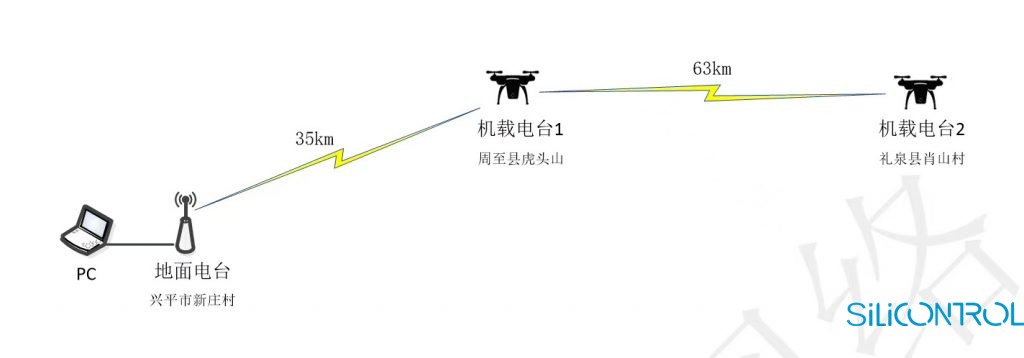

地面电台192.168.0.211架设于兴平市茂陵故园,机载电台192.168.0.214架设在周至县虎头山,连接一个海康摄像头,机载电台192.168.0.213架设在礼泉县肖村,连接一个海康摄像头。虎头山距离茂陵故园35km,肖山村距离虎头山63km,肖山村和茂陵故园之间有山丘遮挡无法通信,位置如图所示

矽控电子
矽控电子

八、测试结果

场景1:

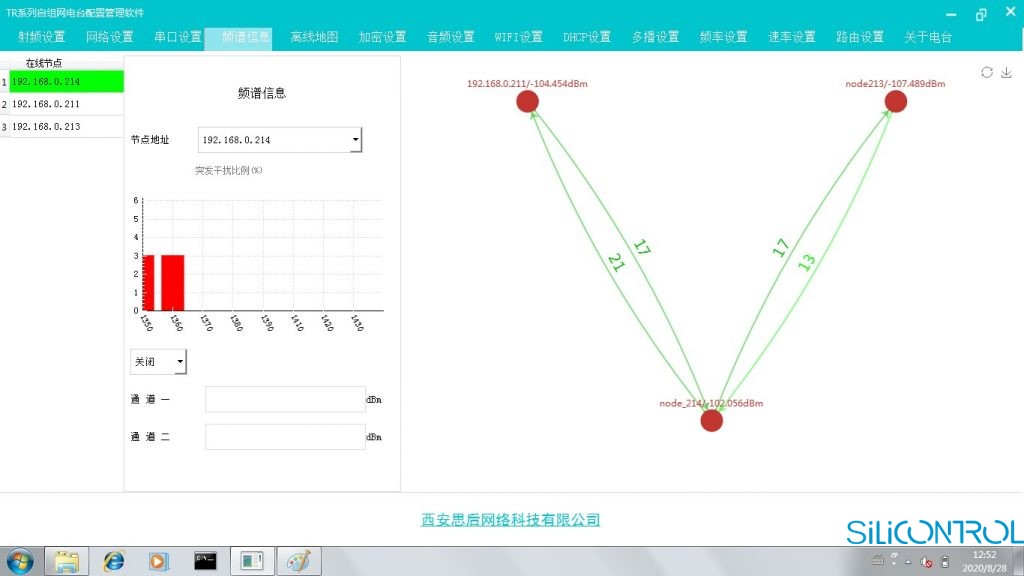

电台配置管理软件的拓扑图显示如下:

矽控电子

2路机载电台视频直接1跳传输至地面电台,地面端观看2路视频流畅,画质清晰。
附:视频

场景2:

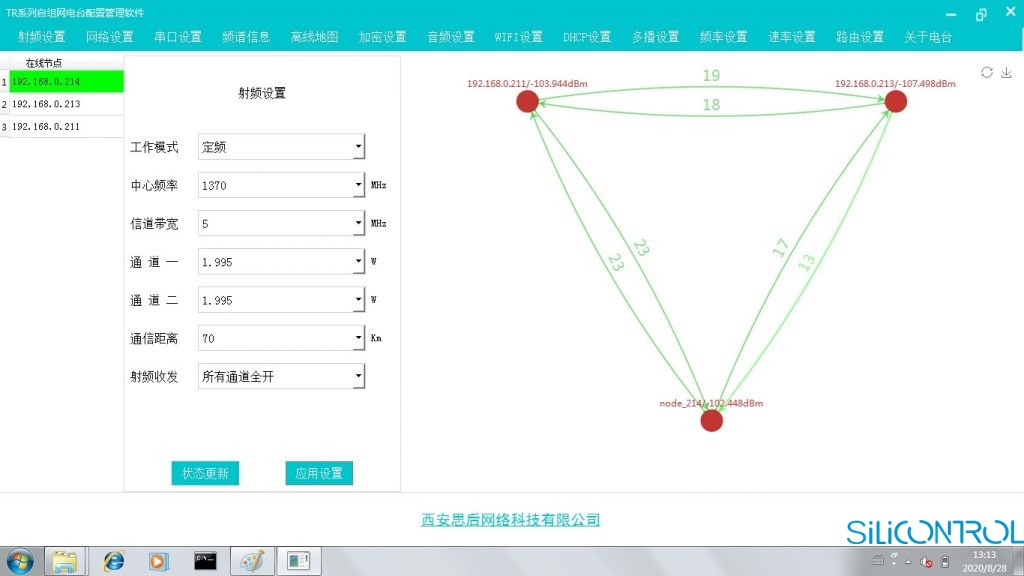

电台配置管理软件的拓扑图显示如下:

矽控电子

2路机载电台视频传输至地面电台(192.168.0.213),其中肖山村机载电台(192.168.0.211)通过虎头山机载电台(192.168.0.214)中继传输,地面端观看2路视频流畅,画质清晰。
附:视频

达到预期效果,客户满意,不要求测试速率,直接各自返回。

视频传输测试录屏请联系我们
