产品测试—HR系列自组网电台无人机中继100km测试
一、测试时间
2020年3月15日
二、测试地点
江苏常州、湖州
三、测试内容
采用mesh自组网电台，通过无人机中继，实现两地视频传输，两地相距102km；
关键词：无人机中继，mesh自组网电台，100km，远距离，视频传输，HR02-2T2R，HR03-2T2R
四、测试设备
车载HR02-2T2R-1400-43 mesh自组网电台，双通道，2发2收， 2*10W
机载HR03-2T2R-1400-36 mesh自组网电台，双通道，2发2收， 2*2W
地面1150-1450MHz全向天线4根，增益6dBi
机载1150-1400MHz全向天线4根，增益4.5dBi
多放旋翼无人机1架
笔记本电脑2台
IP摄像头
五、软件信息
Windows 7操作系统
iperf测速软件
CMS视频监控软件
六、位置部署

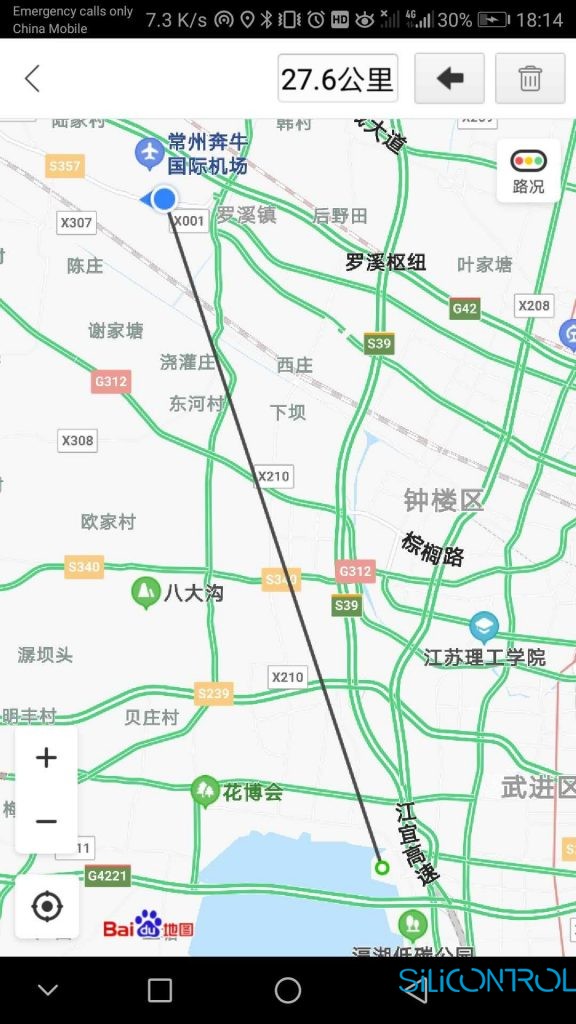

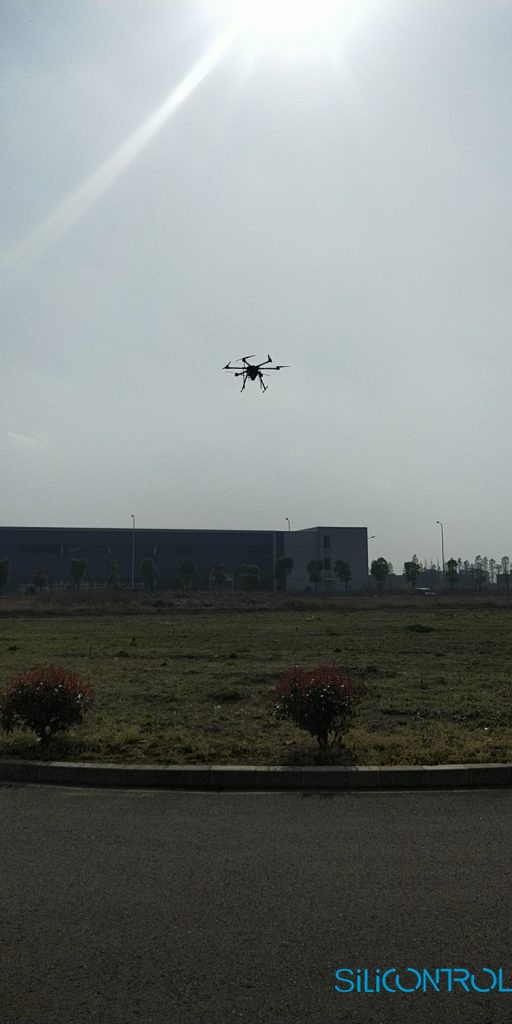

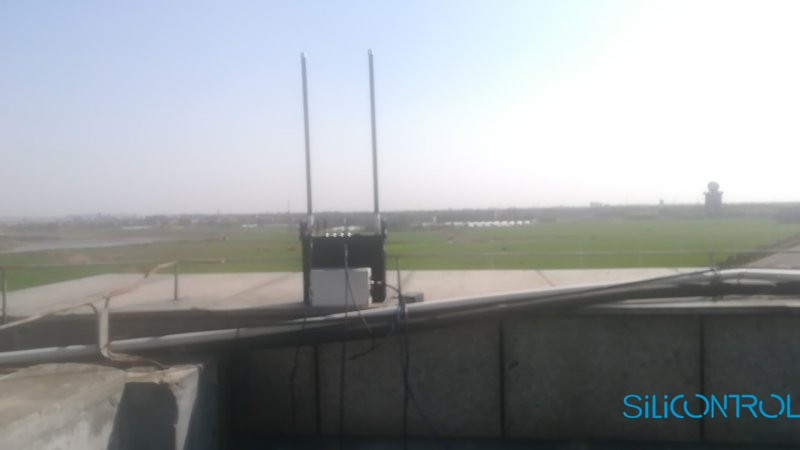

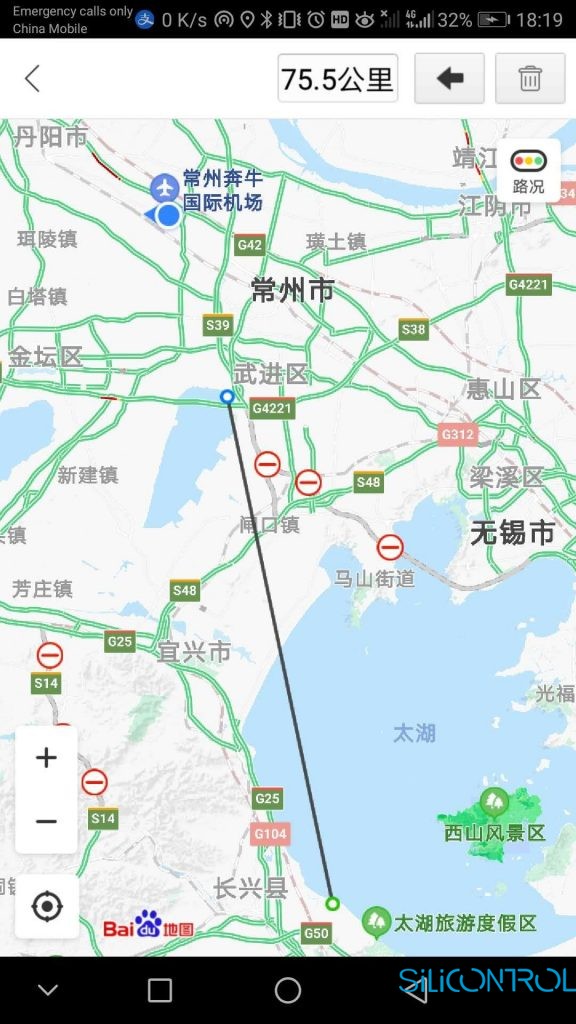

地面1电台192.168.1.239架设于常州机场附近的某二层楼上，地面192.168.1.238架设在太湖长兴县段湖滨路，无人机192.168.221升空450~500m，位置如图所示
七、测试结果

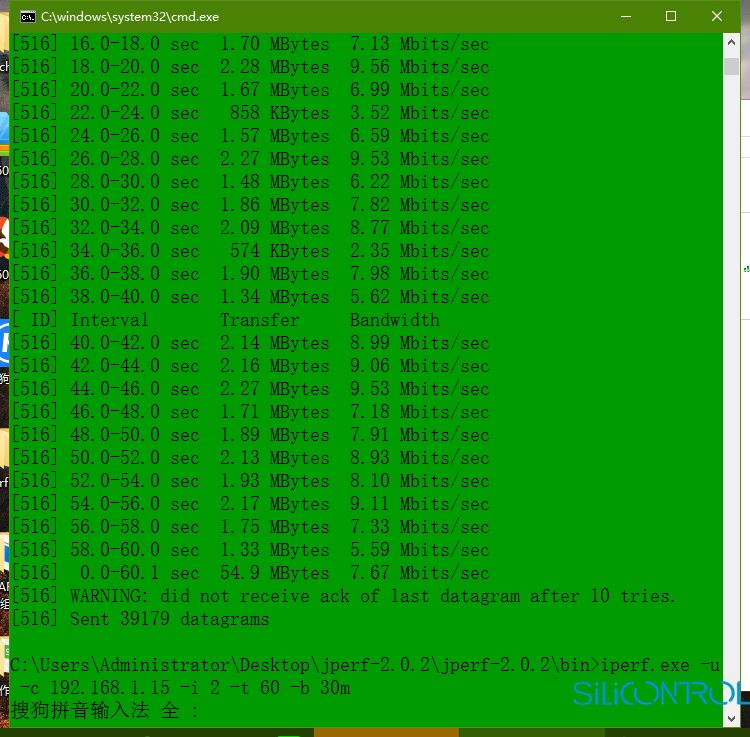

PC到PC的端到端传输速率为7.5Mbps；
PC到PC的端到端传输时延为8.5ms；
视频传输流畅；
八、测试数据
视频传输测试录屏请联系我们
