思后HR02-2T2R-1400-33 mesh自组网电台

2021-01-14 11:22:19 vaico 53

HR系列电台是基于软件无线电(SDR: Software Define Radio)平台开发研制的双通道2发2收高性能mesh自组网电台,图1为首先推出的HR02-2T2R-1400-33 mesh自组网电台,具有组网规模大、通信距离远、传输速率稳定、支持频段范围宽、抗多径干扰能力强、入网/退网快、路由切换速度快、支持高速移动节点、通信安全保密、支持IP语音会议等优良特性。正式推出之前,已经在应急消防、直升机、无人机/车、海上船舶等场合展开应用,使用效果很好,得到客户的好评。典型的实际应用测试数据有:100km空空视距传输速率8Mbps,26km海上船舶组网传输1Mbps视频,35km空对地视距传输速率25Mbps,13.6km野外地对地相对空旷传输1Mbps视频,5km城市道路地对地传输速率5.2Mbps, 1.8km城市非视距复杂环境传输1Mbps视频。

矽控电子

矽控电子

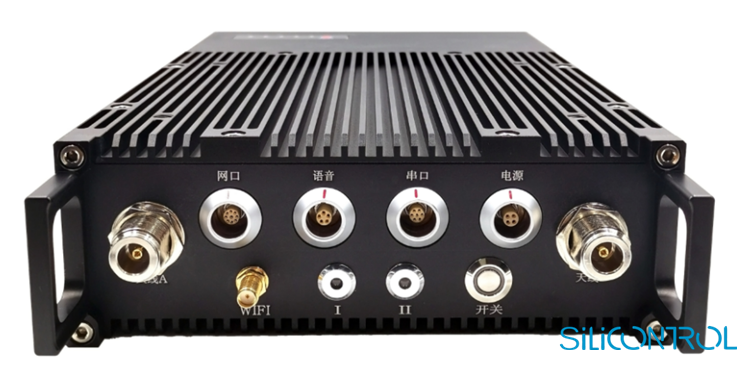

图1 HR02-2T2R-2400-33高性能mesh自组网电台

HR系列高性mesh自组网电台由核心板、功放、电源板,以及可选的HDMI/SDI/CVBS视频编码板、4G模块、GPS等模块构成。图2为核心主板,主要完成基带、MAC协议、路由协议、IP数据透传、串口数据透传、配置管理等功能。目前产品核心主板尺寸有55*85/60*80 /65*85mm等规格,非常适合OEM集成使用。图3为适配的2W功率放大器,主要完成发射信号和接收信号的放大,以及受控收发切换等功能。图4为适配的电源板,主要负责为核心板、功放、以及其他可选模块供电,输入26~36V,输出2路24V、3路12V、2路5V。目前发布版本只包含核心板、功放、电源板三块基本模块,HDMI/SDI/CVBS视频编码板、4G模块、GPS等模块根据实际需要内部或者外部集成。

矽控电子

图2 基于xilinx ZYNQ7020 + AD9363的SDR平台研制的HR系列mesh自组网核心板

矽控电子

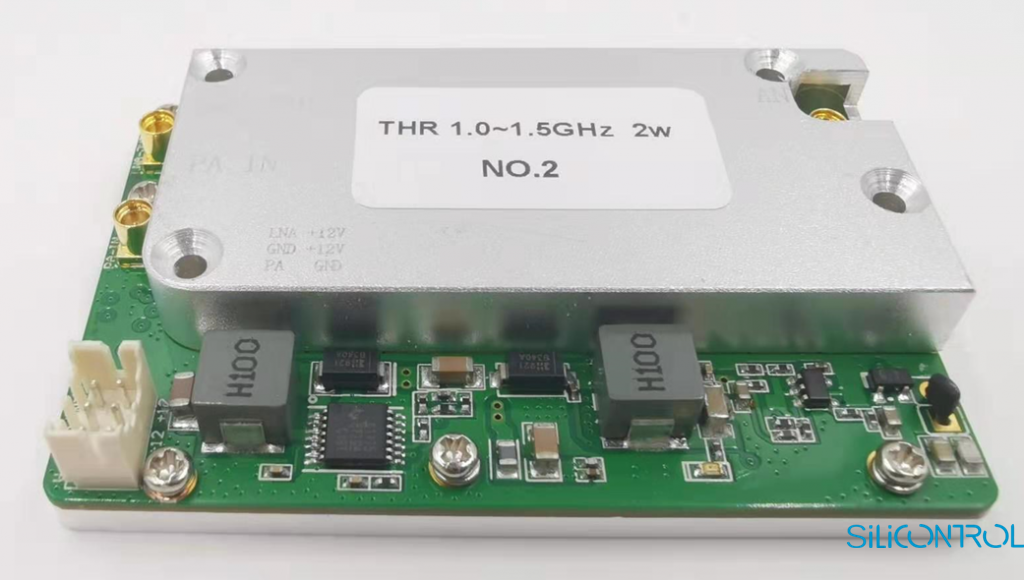

图3 适配HR系列电台的L频段功放(U频段功放结构完全相同)

矽控电子

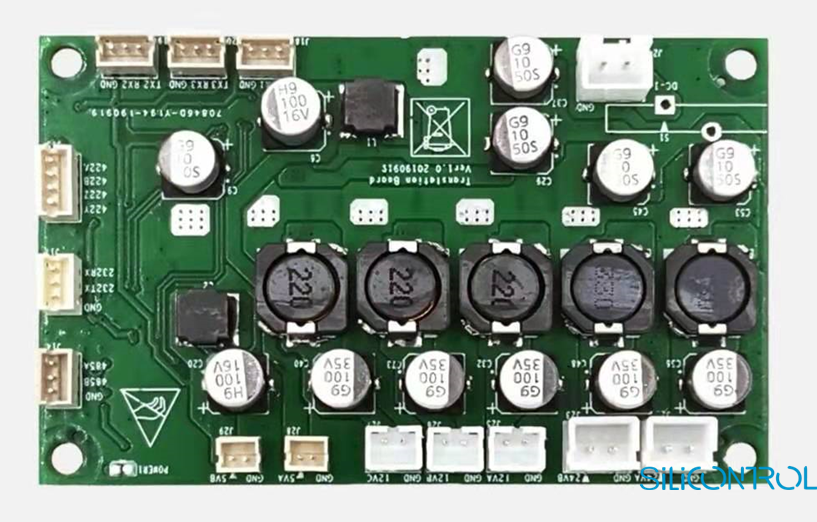

图4 适配HR系列电台的电源供给板

HR系列高性mesh自组网电台具有以下功能性能参数指标:

功能指标:

  • 支持分布式、无中心动态快速组网;

  • 支持自动多跳路由中继传输;

  • 支持单播、组播、广播;

  • 支持接口定制:多网口,R232, RS422,RS485,WIFI AP;

  • 支持射频通道定制,可选单通道(单天线)、双通道(双天线);

  • 支持语音方式定制,可选VOIP语音会议、PTT语音对讲;

  • 支持IP数据透传;

  • 支持串口数据透传,网口对串口,串口对串口;

  • 支持DES 、AES128、AES256信道加密;

  • 支持环境底噪、信号强度,链路质量指示;

  • 支持干扰程度指示;

  • 支持无线远程配置、一键全网配置;

  • 支持产品外壳定制;

  • 支持配置管理软件定制;

性能指标:

  • 网络规模:支持32个节点组网应用;

  • 频率范围:支持70~6000MHz频率可定制;

  • 带宽模式:支持2.5 / 5 /10 /20 *MHz多种带宽模式(ZYNQ 703x支持20 MHz模式);

  • 调制方式:COFDM,BPSK/QPSK/16QAM/64QAM/256QAM

  • 接收灵敏度:小于-100dBm@2.5MHz

  • 传输速率:峰值25Mbps@10MHz,55Mbps@20MHz;

  • 功率大小:支持0.5~30w功率可定制;

  • 高速移动:支持节点500+km/h的移动速率;

  • 启动时间:冷启动开机入网小于28秒,热启动入网小于1秒;

  • 路由中继:短报文可达15跳、语音可达7跳、视频可达5跳;

  • 路由切换:小于800毫秒;

  • 工作温度:支持-40~65℃宽温;

更多细节请电话沟通联系。
