AS3992 ST25RU3992 Roger_UHF_RFID开发板快速测试使用

2021-02-20 10:06:47 476

快速测试、使用教程:

以As3992-Usb版本为例(Uart版本需要一个USB转TTL转接板)。

1、安装压缩包目录 Eleckits_UHF_RFID_SDK.7z\Eleckits_UHF_RFID_SDK\Graphical User Interface 中的AS399x Reader Suite Setup 1.4.exe 安装包;

 2、安装完成后,运行该软件;

矽控物联

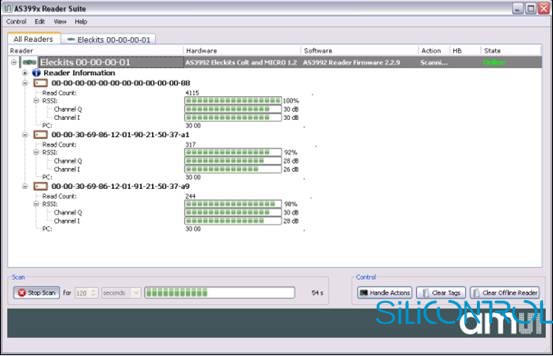

v1.4.1读写器软件运行界面



3、如果是USB版本的话,直接接上USB即可。接上USB即能识别到名为Rogers的AS3992读写器。

如果是Uart版本,则需要在Control–Add Serial port 中添加设备COM口。Uart是TTL电平,所以需要一个USB转Uart TTL的转接板。

4、下面需要设置工作频率。一般默认频段在902~928MHz,即USA标准;在Rogers读写器标识上点击右键,选择Advanced Reader Settings。



矽控物联

读写器参数设置



在Settings标签卡中,先在位置1处选择“USA”,点击位置2处的Set,然后调整Output level的值到恰当的值,比如-3或者-1.位置3其实是调发射功率。

完成后,均需要点击对应的Set按键。Sensitivity的值是代表的灵敏度。

矽控物联

读写器参数设置流程



点击Close。



5、接上天线,点击Start Scan,即可扫描到标签。

完全兼容AMS官方价值RMB 4000元的Roger开发板。适合客户做RFID的二次开发。我们是模块产品,可以通过普通Uart接口把模块集成到您的项目中。我们的价格只是原厂的四分之一!!!!!

Uart串口UHF RFID读写器 915M 无源GEN2超高频读写模块 AS3992

http://item.taobao.com/item.htm?spm=a1z10.1.w4004-3535073336.7.rTV2tL&id=15138367983

RFID 读写器系统包括如下部分:

电源适配器+3.0~3.3V/2A       一个      赠送

RFID 读写模块 一块

RFID 读写天线 (单独选配)

1、3dBi PCB MMCX口 UHF 天线:尺寸 4.5cm*4.1cm

http://item.taobao.com/item.htm?spm=a1z10.5.w4002-3535073328.12.Dejdh5&id=13640879646

2、5dBi PCB MMCX口 UHF 天线:尺寸 10cm * 10cm

http://item.taobao.com/item.htm?spm=a1z10.5.w4002-3535073328.18.Dejdh5&id=23426460127

3、【推荐!!】8dBi 板状定向圆极化 MMCX口 UHF 天线:尺寸 22.5cm*22.5cm

http://item.taobao.com/item.htm?spm=a1z10.5.w4002-3535073328.15.Dejdh5&id=22075632296

与PC 机连接的通信电缆 一条     赠送

EPC UHF GEN2 电子标签 一个    赠送

RFID 读写器开发资料SDK及应用程序    赠送

更多资料、手册,在 http://rfid.eleckits.com    下载频道 UHF RFID页面可以直接下载。

您还可以登陆 http://rfid.eleckits.com 下载更多相关资料。
