产品测试–HR02/AR02/TR02 IP mesh自组网电台地对地不同距离下的速率测试
关键词:HR02-2T2R, mesh自组网电台,地对地,远距离,传输速率
一、测试时间
2020年4月14日
一、测试地点
西安周至县黑河
二、测试内容
测试HR02-2T2R-1400-36自组网电台在车载高度条件下地对地距离分别为5km、8km、10km时的传输速率;
三、测试设备
HR02-2T2R-1400-36 IP mesh自组网电台2套,双通道,2发2收, 2*2W
1150-1500MHz全向天线4根,增益6dBi
笔记本电脑2台
四、软件信息
Windows 7操作系统
iperf3测速软件
五、测试地点

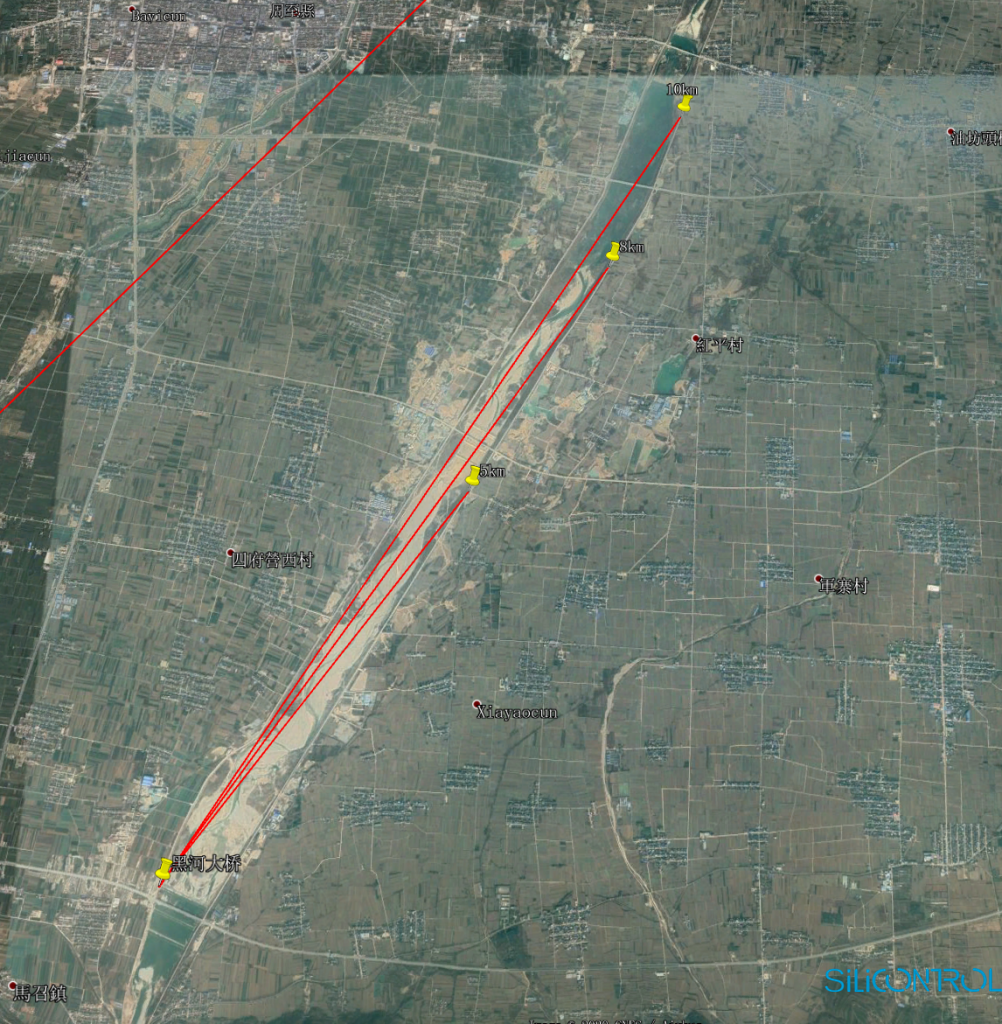

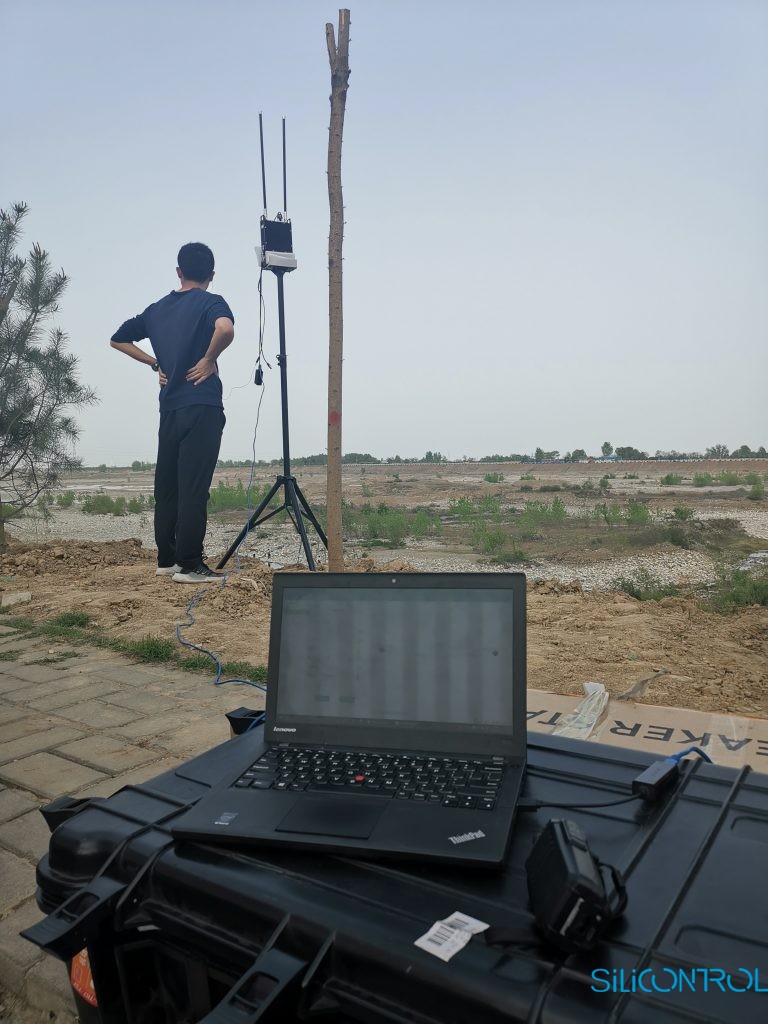

电台1:192.168.1.234,电台2:192.168.1.231,电台1固定,支架架设,电台2沿黑河向北移动,手举置于轿车天窗处。
六、测试结果
带宽 | 距离 | 速率 | 5km | 8 km | 10 km |
2.5MHz | 未测 | 4.28 Mbps | 未测 |
5 MHz | 未测 | 10.4 Mbps | 6.01Mbps |
10MHz | 21.8 Mbps | 17.6 Mbps | 10.5 Mbps |
20MHz | 47.1 Mbps | 35.6 Mbps | 19.4 Mbps |
五、测试数据
5km-10MHz
5km-20MHz

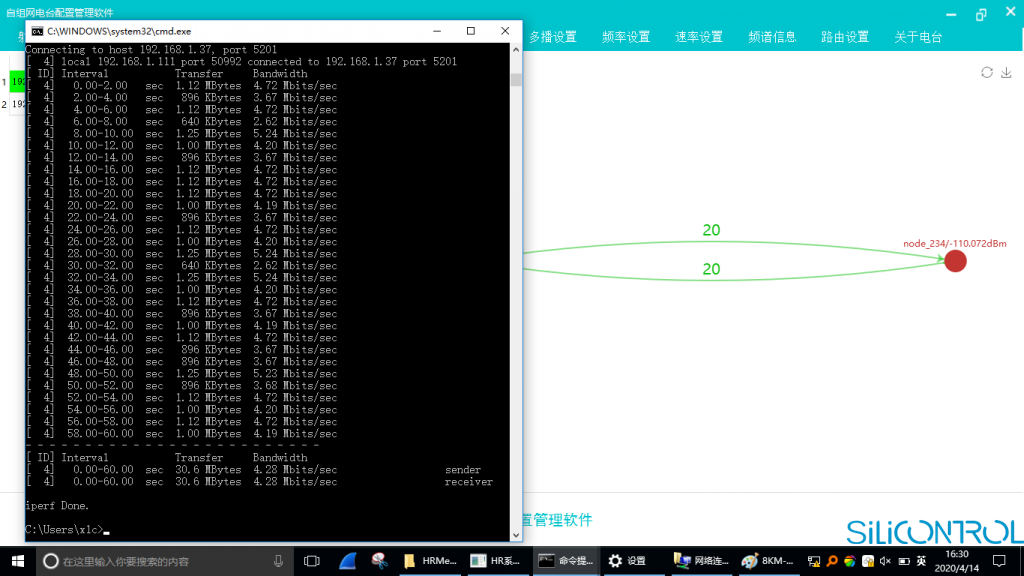

8km-2.5MHz
8km-5MHz
8km-10MHz

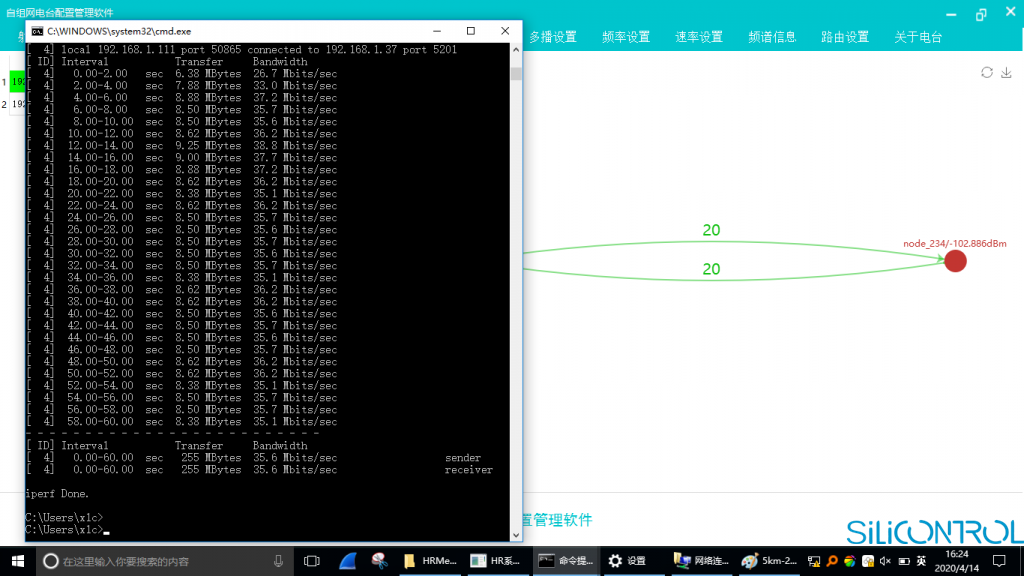

8km-20MHz

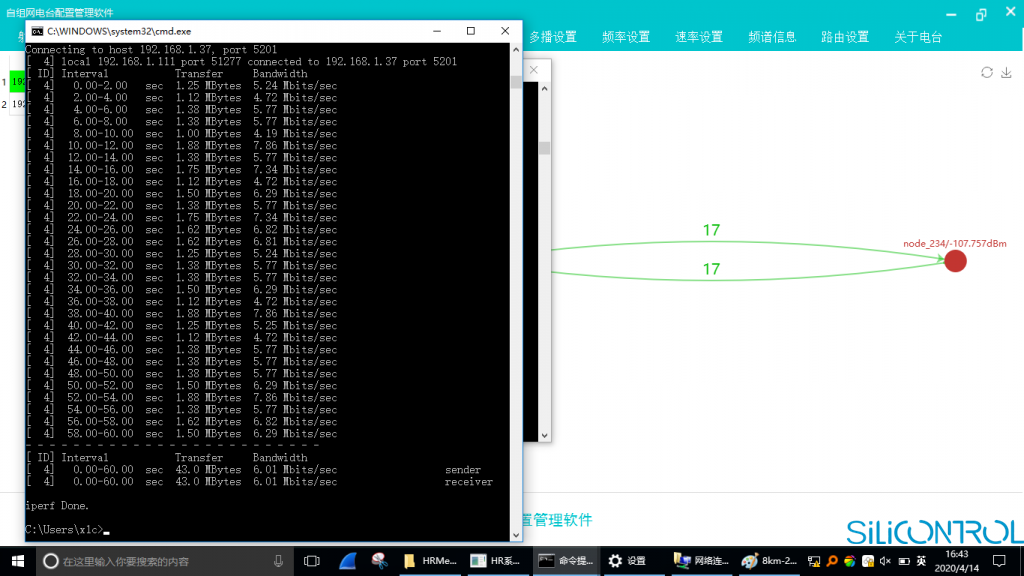

10km-5MHz
10km-10MHz
10km-20MHz
