NUC980 通用型AIoT物联网边缘计算采集板

一、产品说明NUC980 AIoT物联网通用型采集板(型号:XK-RTU980)采用新唐(nuvoton)300MHz主频工业级ARM926EJ-S内核的NUC980DR61YC 微处理器,板载集成64MB DRAM,32MB SPI Nor Flash,外设包括1 组 10 / 100 以太网口、1 组 USB 高速 Host / Device 接口、1 组 CAN 总线(可选)、1路全速RS4

一、产品说明

NUC980 AIoT物联网通用型采集板(型号:XK-RTU980)采用新唐(nuvoton300MHz主频工业级ARM926EJ-S内核的NUC980DR61YC 微处理器,板载集成64MB DRAM32MB SPI Nor Flash,外设包括1 10 / 100 以太网口、1 USB 高速 Host / Device 接口、1 CAN 总线(可选)、1路全速RS485 接口,另有14 GPIO

XK-RTU980可扩展WiFi/NB-IoT/4GCAT-1)无线模组,底层支持对接ARM Pelion/亚马逊AWS/阿里云等主流公有物联网云平台。

XK-RTU980支持网络文件系统 ( Network File System, NFS )Web Server,具有 RSA2048AES256ECCSHA512 PRNG 的硬件加解密引擎可用于网络数据加密传输。

XK-RTU980内建 Linux v4.4 操作系统,且具备连网能力,让使用者不需耗费时间架设交互编译环境,也不需进行复杂连网设定,拆箱后即可进行开发,5 分钟内可完成从网页设定 LED 开关程序。矽控物联可以支持根据客户实际需求基于XK-RTU980定制开发行业应用主板,可广泛适用于工业自动化、边缘计算网关、数据采集器、机器人和智能零售等人工智能领域。

功能特点

MPU32 ARM926EJ-STM Microprocessor

DDR64 MB DRAM

Flash32 MB SPI NOR Flash

接口:

l  10 / 100 Ethernet MAC x 1

l  USB 2.0 高速 Host / Device x 1

l  CAN 总线 x 1(可选)

l  RS-485 x 1

l  最高 14 GPIO

软件:

系统:Linux OS v4.4

应用: Webserver, NFS, Multiple Drivers

硬件加解密引擎:RSA2048AES256ECCSHA512PRNG

电气特性:5V@2A DC in

尺寸:69mm x 87mm

工作环境:

      温度:-40~85

      湿度:5~90%无冷凝

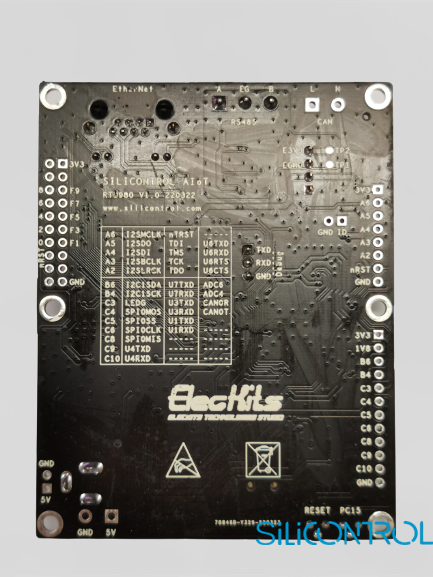

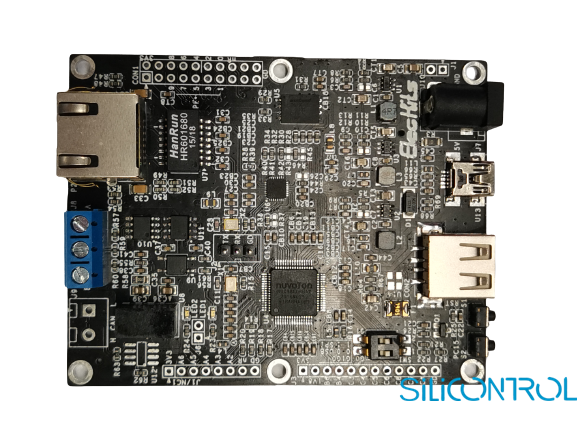

实物图



矽控电子



矽控电子


二、硬件规格

2.1 硬件参数

类别

项目

技术指标

MPU

SoC

NUC980DR61YC

内核

ARM926EJ-S

主频

300MHz

DDR


64 MB DRAM

Flash


32 MB SPI NOR Flash

接口

以太网

10 / 100 Ethernet RJ45 x   1

USB

USB 2.0 高速 Host / Device x 1

RS485

RS-485 x 1 3P端子)

可扩展IO

最高 14 GPIO

CAN

CAN 总线 x 1(可选)

软件

系统

Linux OS v4.4

应用

Webserver, NFS, Multiple   Drivers

硬件加解密引擎


RSA2048AES256

ECCSHA512PRNG

电气特性

输入电源

5V @ 2A

最大电流(不含无线通信)

110mA

人机交互

LED

LED x2

按键

KEY x1

复位

复位按键 x1

机械特性

尺寸

69mm x 87mm

工作环境

工作温度

-40~85

工作湿度

5~90% 无冷凝

2.2 硬件扩展接口

      XK-RTU980预留了2组硬件扩展接口,至多可以提议提供14GPIO

      J1接口定义:

Pin

接口定义

第一功能

第二功能

第三功能

1

3V3

电源输出3.3V



2

A6

I2S MCLK

nTRST

/

3

A5

I2S D0

TDI

UART6 TXD

4

A4

I2S DI

TMS

UART6 RXD

5

A3

I2S BCLK

TCK

UART6 RTS

6

A2

I2S LRCK

TDO

UART6 CTS

7

nRST

硬件复位



8

GND



      J3接口定义:

Pin

接口定义

第一功能

第二功能

第三功能

1

3V3

电源输出3.3V



2

1V8

电源输出1.8V



3

B6

I2C1 SDA

UART7 TXD

ADCIN 6

4

B5

I2C1 SCK

UART7 RXD

ADCIN 4

5

C3

LEDG

UART3 TXD

CAN0 RX

6

C4

SPI0 MOSI

UART3 RXD

CAN0 TX

7

C5

SPI0 SS

UART1 TXD

/

8

C6

SPI0 CLK

UART1 RXD

/

9

C8

SPI0 MISO

/

/

10

C9

UART4 TXD

/

/

11

C10

UART4 RXD

/

/

12

GND



XK-RTU980扩展接口不仅仅可以做GPIO,还可以复用1路五线制(带流控)Uart接口,4路三线制Uart接口,1IIS音频扩展接口,1IIC1SPI,还提供2通道600k sps 12bit ADC

      输出电源3.3V1.8V最大带载能力1A,方便给扩展外设提供电源。

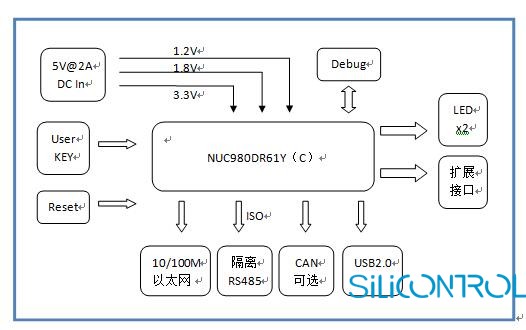

2.3 硬件原理框图

矽控电子









矽控电子
