TF SD to SD测试转接卡 SDIO信号测试板 mircoSD小卡转大卡

 SD TF to SD测试转接卡,可以把标准TF卡转成SD卡信号,或者延伸SD卡插槽。

购买地址:

https://item.taobao.com/item.htm?spm=2013.1.w4023-3535073323.4.2d531c40EgXAIe&id=556961992963

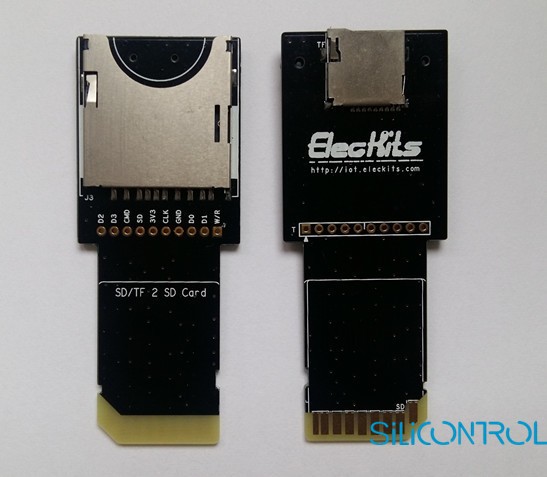

SD TF to SD测试转接卡,可以把标准TF卡转成SD卡信号,或者延伸SD卡插槽。产品接口头采用参照国际规范处理的SD金手指接口,尾部分别留有TF(mircoSD)卡座和标准SD大卡自弹式卡座,并且留有10Pin 2.54mm间距全功能SDIO测试通孔焊盘,便于连接逻辑分析仪、示波器等设备分析SDIO信号。(SD和TF卡使用时只能二选一,不可同时插卡)


      转接卡在PCB走线的时候充分考虑了SI信号完整性的问题,4根数据线及控制线遵循等长、SI、EMI等高速信号设计规则。换而言之,您的 TF卡和所使用的TF卡 SD卡 SDIO设备能支持多高的速度,通过这个转接卡(板)后就能跑多高的速度,不会因为转接卡的存在而使信号质量打折扣。

      SD实际的读写速度仅仅取决于您的TF卡槽和TF卡 SD卡 SDIO设备的配合,转接卡相当于在完全保留原有TF卡 SD卡 SDIO设备性能的情况下把它转成了SD接口来使用了。

      本转接卡采用PCB等尺寸设计SD头,完全按照SD的国际设计标准进行1:1的等尺寸设计,无论是转脚,金手指,还是板子厚度,均参照并最大程度符合国际标准。不会因为是PCB板而导致您的卡槽受损。因为在设计之初,我们就充分考虑到用户的体验。使用劣质、不符合标准的PCB头,必然会对用户的设备造成损坏,而我们的这款转接板,完全是一分一厘一毫地按照国际标准设计,从板子的厚度,铜厚,镀金,阻焊油每一个细节都考虑进去。让您用的放心。

         本转接卡的SD卡 TF卡槽采用全铜的品牌卡槽,支持拔插弹簧。质量好,接触好。不易氧化。

      本转接卡采用黑色油设计,金手指头开窗,和您看到的高档板卡一致。


 本转接卡的SD头采用镀金(如上图)的金手指,而不是普通的铜皮。这样既美观大方,又稳定可靠。SD的凹槽处泾渭分明,彰显细节。


本转接卡的尺寸如上图。单位:mm
