新唐NUC980充电桩控制器解决方案

2021-01-29 09:26:53 vaico 75

新唐ARM9微控处理器系列明星产品NUC980开应用众多领域,例如物联网无线门禁、充电桩等,本次为大家介绍的是新唐NUC980充电桩解决方案。

近年来电动车发展迅速,不管是小机动车或者电动汽车,市场如雨后春笋。因此,对于电动车的充电系统需求越来越多,在公共区域的充电桩需求快速成长,不论是卖场的停车场、一般的路边停车,还是私人停车场都需要充电桩来服务众多电动车的使用者。充电桩除了控制充电的功能,还需要协助电量计算与收费等相关事宜,所以网络联机统计与收集信息也是充电桩一个非常重要的功能。

新唐NUC980充电桩解决方案特色

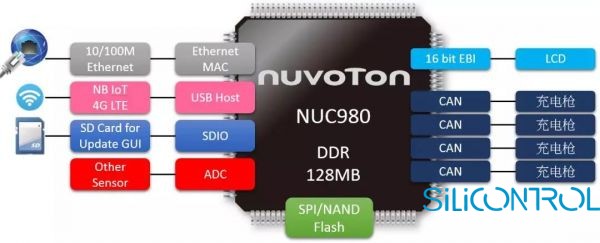

NUC980 以太网系列内建最大到 128MB DDR 内存,可以轻易执行 Linux OS,并且搭配 LQFP MCP(多芯片封装)技术,让硬件设计更容易,不需要在意高速 DDR 内存布线的同步问题。而且支持4路 CAN BUS 可以连接最多4路的加电,达到使用单一系统同时控制四路加电的能力,还可以透过 USB 主机接口连接 NB-IoT 或 4G LTE ,达到远程收集状况的需求,并且提供最多两路 10/100 以太网 MAC、RMII 接口与硬件加密引擎和通信串口界面多达10个 UART 接口等等,可以提供充电桩控制方案应用的需求。


充电桩于2020年又再度成为焦点,您准备好了吗? 连网的趋势快速增长,一个能做到智能管理、维护、可动态调配瓦数的充电桩势必成为未来新主流,新唐的微控制器及微处理器系列如何提供充电桩行业客户多样选择,将于此系列文章说明。

充电桩系统中常遭遇CAN总线接口不足时需要外扩芯片,透过外扩又容易造成通讯间的延迟甚至不稳定,新唐NUC980 微处理器具备四组CAN总线接口,可提供对电源控制单元、人机交户接口、系统控制单元、新能源车充电接口等单元的沟通,不需额外扩充CAN总线芯片,除了能将系统集成于同一个芯片内完成,并可降低因为外挂其他芯片造成的系统稳定性问题。

兼容性方面,充电桩须要面对各种厂家的新能源车充电系统,此时NUC980运行Linux操作系统可带来容易调适、容易维护的好处,降低调适人员到现场调教的时间,调教完成后的新设定,也能利用Linux进行管理,再对其他的充电桩进行升级。在运营成本必须斤斤计较的充电桩行业,有效的管理成本、提升效率,才能同时达成提高客户满意度及降低开发成本的目标。

除了集成CAN总线、开源操作系统的优势,NUC980还具备两组10/100 MAC 以太网口接口,其中一路可应用于充电站间的本地网络沟通,另外一路可以连接回远程的系统中心进行监控及管理,此次新型基础建设强调的是数字化、智能化、连网化,透过NUC980可以实现一个智能且可云端管理的大数据新能源管理系统,包括本地端可动态进行充电瓦数配置、远程控制中心实时掌握各区域的用电量状况、云端数据中心可对新能源车数据进行分析等,充电桩将不只是单一安插在各小区或路边的设备,而是朝向更智能的新能源工业设备迈进。
