产品测试–HR系列mesh自组网电台100km空空视距测试

2020-12-21 15:56:04 vaico 10

一、测试时间

2019.07.11

二、测试对象

HR02-2T2R-1400-33 mesh自组网电台,2发2收,双通道,2*2W

三、硬件设备

  • 笔记本电脑2台

  • 海康IP摄像头1个

  • HR02-2T2R-1400-33 mesh自组网电台2套

  • 1300-1500MHz天线2根(4.5dBi增益)

  • 连接线缆若干

四、软件信息

  • Windows 7操作系统

  • iperf3测速工具

  • CMS视频监控软件

五、测试地点

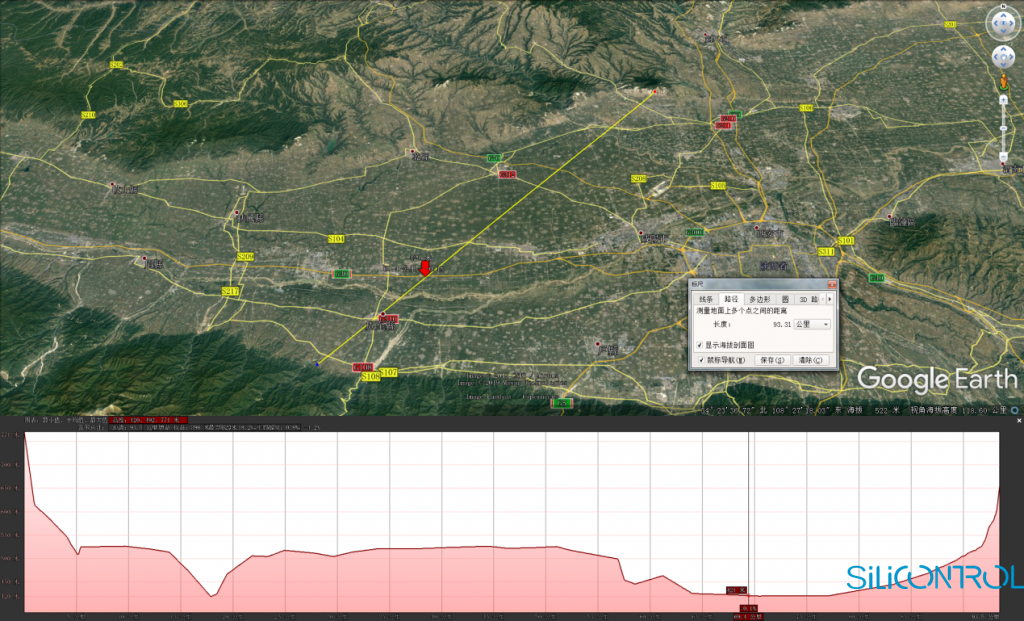

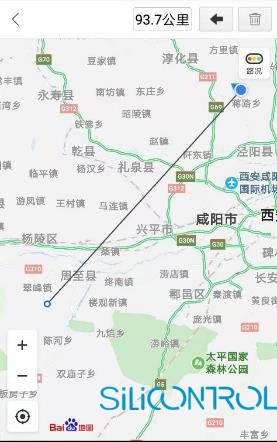

正南沟(西安市•周至县,海拔630m)<—->孔家村(咸阳市•泾阳县,海拔762m),直线距离93.1Km,静态布置,西安盆地海拔350m,模拟空空通信场景,空空视距无遮挡。

矽控电子
矽控电子

六、测试方法

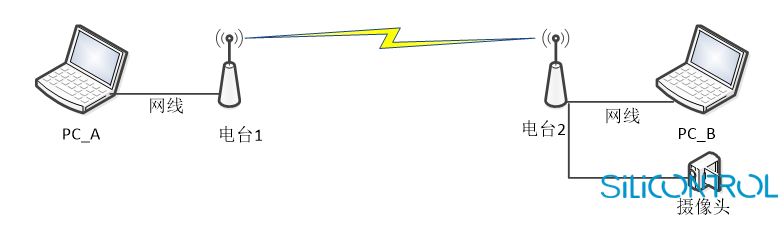

    将电台编号为电台1和电台2,电台1电台IP:192.168.1.233,电台2电台IP:192.168.1.231其中,电台1位于正南沟,电台2位于孔家村,具体拓扑图如下所示

矽控电子

七、测试数据

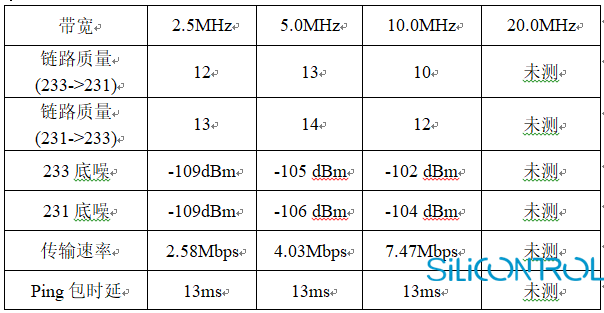

HR02-2T2R-1400-33电台为2发2收,单通道发射功率33dBm(2W),频率1400MHz,两端电台都使用4.5dBi天线。

矽控电子

八、测试结论

在距离为93.7km的条件下,HR02-2T2R-1400-33电台传输速率最大可以达到7.47Mbps,链路质量稳定,ping包时延低、视频流畅。

测试方法存在问题:测试时间过短,只有20秒,建议50秒。

附件截图

矽控电子

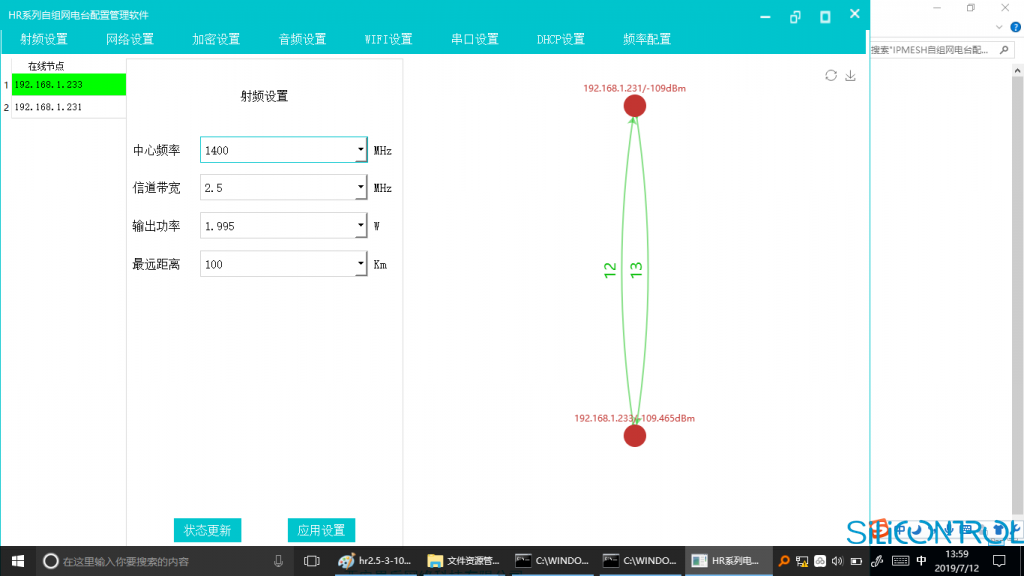

BW=2.5MHz双向链路质量和底噪

矽控电子

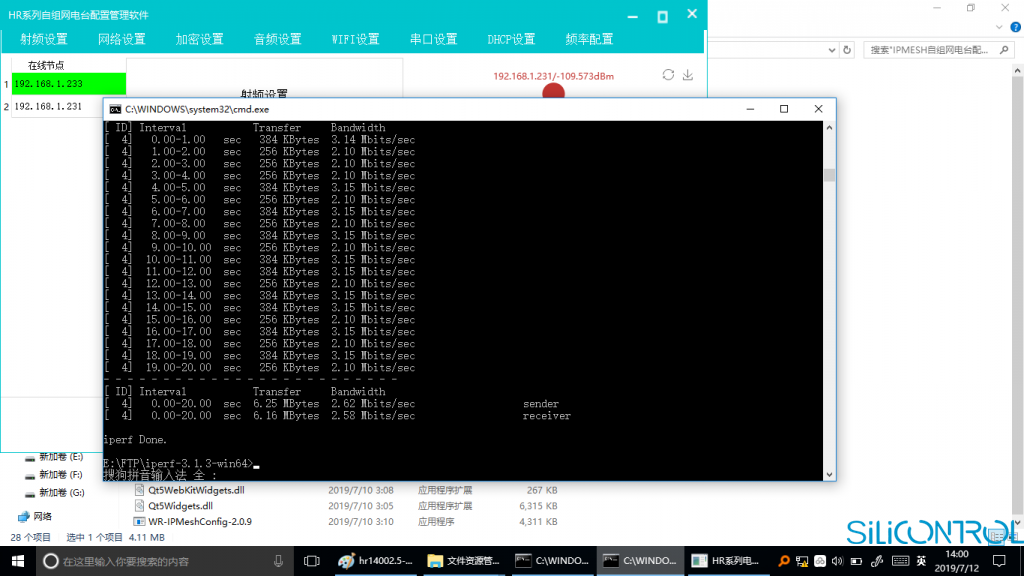

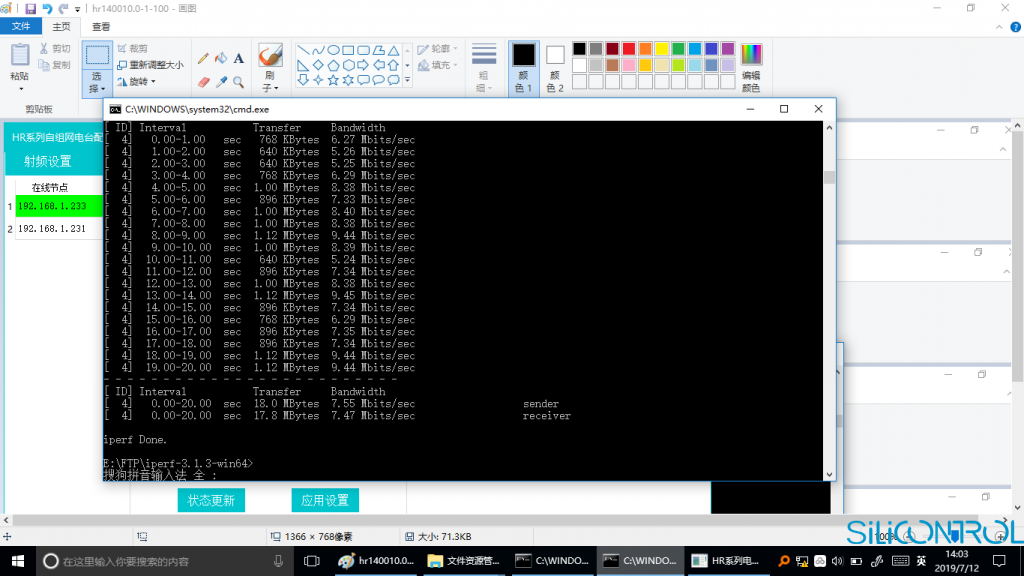

BW=2.5MHz 灌包测试速率

矽控电子

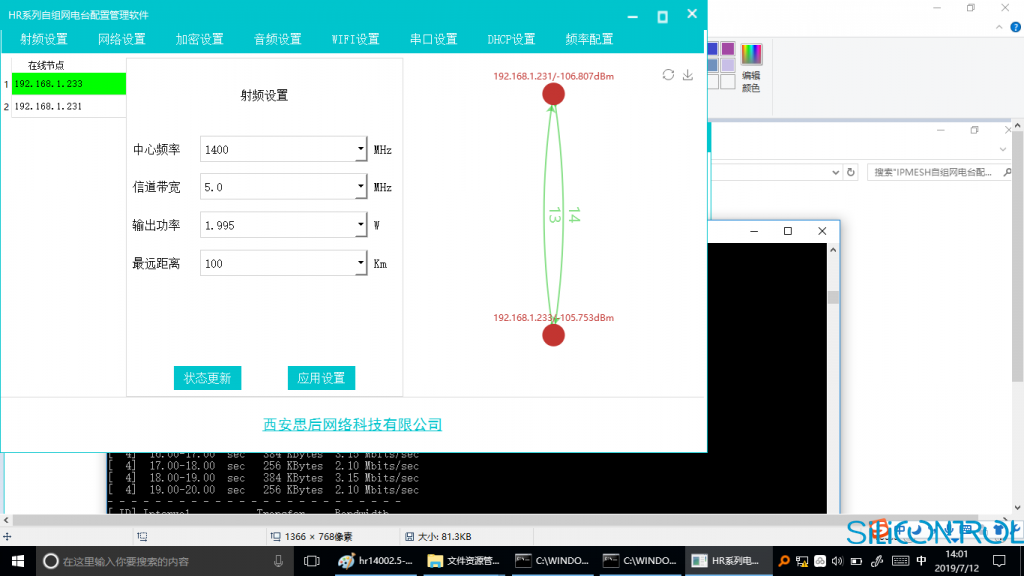

BW=5.0MHz双向链路质量和底噪

矽控电子

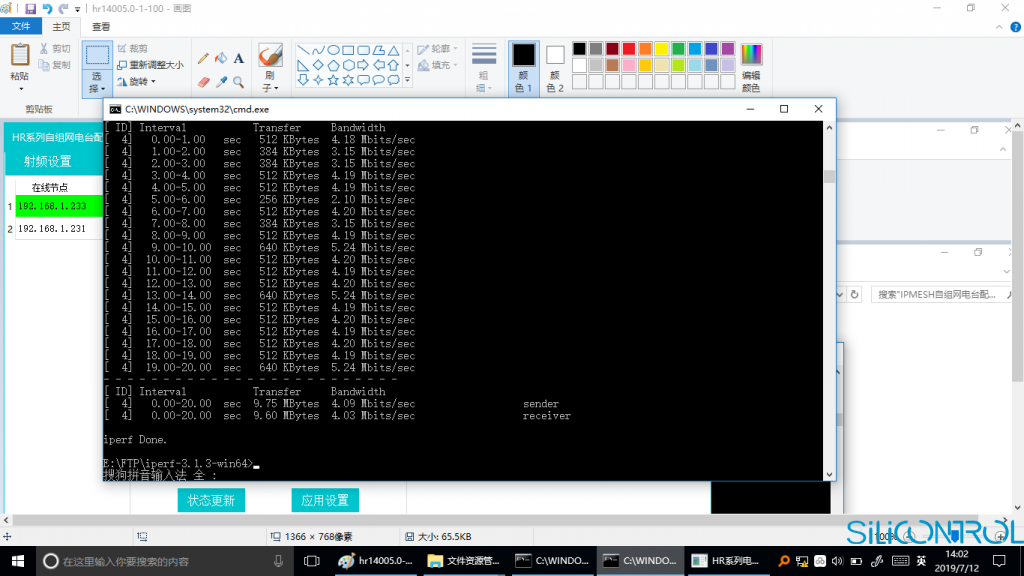

BW=5MHz 灌包测试速率

矽控电子

BW=10MHz双向链路质量和底噪

矽控电子

BW=10MHz 灌包测试速率



矽控电子
