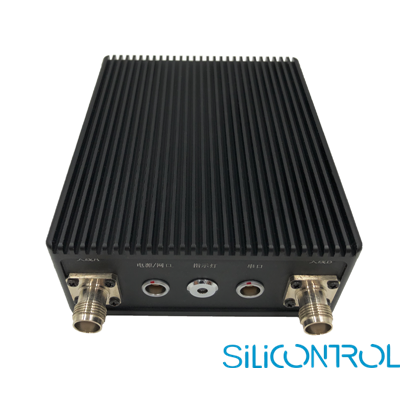

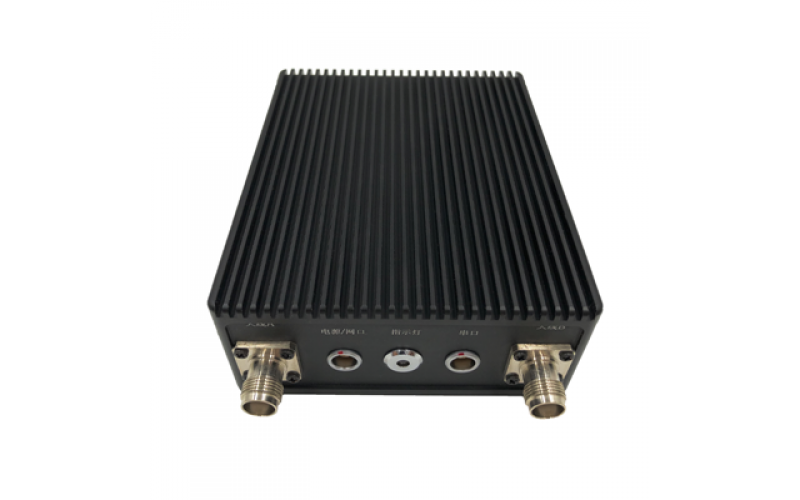

机载mesh自组网电台模组DR03-1T2R(2W)

DR系列 基于FPGA+AD9361的SDR方案,COFDM,1T2R,动态TDMA,智能路由,定频组网,组网规模最大16个节点,峰值速率15Mbps,支持地图位置显示,具有频谱扫描功能,IP透传,串口透传,全双工VOIP语音会议,抗多径干扰能力强、传输稳定可靠、空空视距可达150公里,频率、功率、接口可定制。DR系列自组网电台网络架构:分布式、无中心、IP Mesh自组网网络规模:单频可达16个

DR系列

 基于FPGA+AD9361的SDR方案,COFDM,1T2R,动态TDMA,智能路由,定频组网,组网规模最大16个节点,峰值速率15Mbps,支持地图位置显示,具有频谱扫描功能,IP透传,串口透传,全双工VOIP语音会议,抗多径干扰能力强、传输稳定可靠、空空视距可达150公里,频率、功率、接口可定制。

DR系列自组网电台

  • 网络架构:分布式、无中心、IP Mesh自组网

  • 网络规模:单频可达16个节点

  • 硬件平台:FPGA+AD9361

  • 调制方式:COFDM+DTDMA,全双工双向通信

  • 接收灵敏度:-103dBm

  • 带宽模式:1.25/2.5/5/10MHz

  • 发射功率:2W,10W

  • 峰值速率:15Mbps

  • 动态路由:二层智能路由协议

  • 传输时延:9.5ms@1.25MHz,5ms@2.5MHz,4ms@5MHz,2.5ms@10MHz

  • 功能模式:星型、链式、网状组网、支持点对点、点对多点、多点对多点

  • IP透传:IP透明传输,网口<->网口,网口<->串口,串口<->串口

  • 移动性:支持节点移动速度可达500Km/h

  • 地图显示:连接GPS/BD条件下,支持地图位置显示

  • 频谱扫描:具有频谱扫描功能,查看当前频谱使用情况,指示干扰

  • 多跳能力:短报文可达15跳、语音可达10跳、视频可达8跳

  • 安全加密:具有DES加密功能,保证信息传输安全

  • 工作温度:-20~65°C

  • 无线扩展:可定制提供WIFI热点,供手机、平板、电脑等WIFI设备接入使用

  • 配置管理:通过配置管理软件可设置信道、带宽、功率、速率、IP、密钥、VLAN、串口等参数,动态显示网络拓扑、链路质量、信号强度、环境底噪等状态

  • 定制开发:可深度定制产品形态、接口、配置软件等

  • 设备类型:DR02背负、DR03机载


场景型号频段范围
(MHz)
发射功率
(dBm)
峰值速率
(Mbps)
空空视距
(Km)
结构尺寸
(mm)
整机重量
(Kg)
工作温度
(℃)
背负DR02-1T2R(2W)320~470/450~600/1150~1500331550+145 * 220 * 603-20~65
背负DR02-1T2R(10W)320~470/450~600/1150~15004015150+186 * 265 * 604.5-20~65
机载DR03-1T2R(2W)320~470/450~600/1150~1500331550+102 * 125 * 430.56-20~65
机载DR03-1T2R(10W)320~470/450~600/1150~15004015150+190* 185 * 682.8-20~65





矽控电子

矽控电子核心团队拥有十余年的硬件正向研发,生产制程,测试手法,品质控制经验。尤其擅长嵌入式ARM平台的工控物联网产品,以及海思平台的IPC视频类模组开发,为您的产品从创意到落地、批量市场化助力。公司可提供从硬件设计(原理开发及PCB Layout),PCB制板,SMT及接插件焊接,产品测试,产品老化全流程外包服务,收费合理,品质可靠。

垂询电话:0510-83488567-1     业务邮箱:wxdianzi#foxmail.com (#更换为@)


关键参数

*网络规模:单频可达16个节点;
*通信频率:320~470/450~600/1150~1500MHz,125KHz步进可调;
*发射功率:最大33dBm(2w),1dBm步进可调;
*带宽模式:1.25/2.5/5/10MHz;
*通信波形:COFDM+DTDMA;
*载波调制:BPSK/QPSK/16QAM/64QAM;
*接收灵敏度:-103dBm @1.25MHz;
*通信距离:50+km(LOS);
*通信速率:峰值15Mbps;
*传输时延:9.5ms@1.25MHz,5ms@2.5MHz,4ms@5MHz,2.5ms@10MHz;
*多跳能力:短报文可达15跳、语音可达10跳、视频可达8跳;
*移动速度:支持节点500+Km/h高速移动;
*语音通信:全双工VOIP语音会议;
*启动时间:6秒;
*入网时间:小于1秒;
*路由切换:小于500ms;
*数据接口:网口*2、串口*3(RS232、RS422、RS485按需定制);
*视频扩展:视频编码器HDMI/SDI/CVBS*(*按需外接);
*卫星定位:GPS/BD*(按需外接);
*供电要求:12~36V/2A;
*整机功耗:6~15W;
*工作温度:-20~+65℃;
*外观尺寸:102*125*43mm;
*整机重量:560g(不含天线);
