8dBi 902~928MHz UHF RFID超高频板状天线 MMCX 5米远距离 915MHz

产品名称8dBi902-928MHz超高频无源UHF RFID板状天线产品说明应用:l        902MHz-928MHz(美标) 超高频UHF RFID读写系统天线应用;l        兼容国标(920~925MHz)、

产品名称

8dBi902-928MHz超高频无源UHF RFID板状天线

产品说明

应用:

l        902MHz-928MHz(美标) 超高频UHF RFID读写系统天线应用;

l        兼容国标(920~925MHz)、欧标(865~868MHz)840MHz960MHz工作频段;

l        仓储、物流、盘存等超高频无源UHF RFID商用系统;

l        Impinj R2000AustriaMicroSystems AS3992PR9000UHF RFID读写平台应用;



特点:

l        高性能、高增益、驻波小

l        重量轻、体积小、低剖面

l        防腐能力强

l        可提供抱杆安装套件(可选配件)

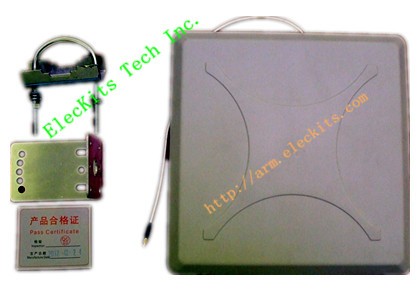

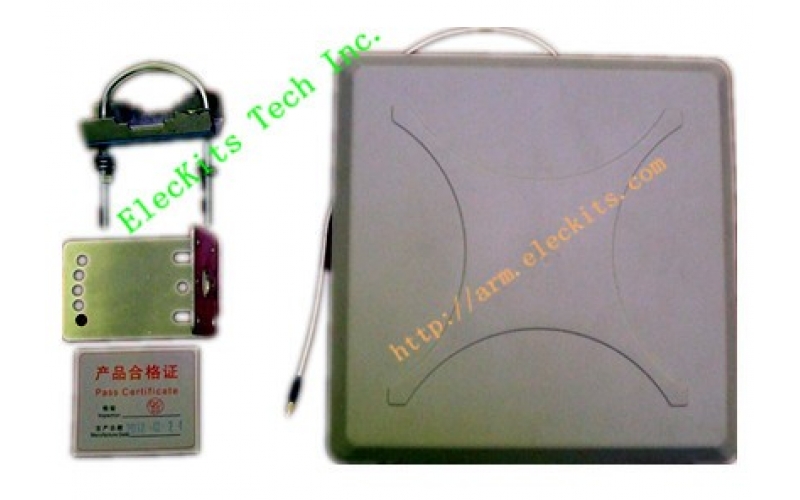

装箱清单:

l        8dBi板状天线           × 1

l        产品说明书              × 1

l        合格证                  × 1

l        金属抱杆安装套件(选配)×  1

电气参数

型号

Model


ELECKITS-UHF915M-ANTPCR

频率范围

Frequency Range

MHz

902-928Compatible 840-960MHz

增益

Gain

dBi

8

水平面波瓣宽度

Horizontal Beamwidth

°

68

垂直面波瓣宽度

Vertical Beamwidth

°

68

前后比

F/B Ratio

dB

20

驻波比

VSWR


1.3

输入阻抗

Nominal Impedance

Ω

50

极化方式

Polarization


右旋圆极化Circularly polarized

最大功率

Maximum Power

W

50

接头型号

Connector


MMCX(外螺纹内针公头)

SMA (内螺纹内针公头)  N-K

机械参数

天线尺寸

Dimensions

mm

225×225×35

重量

Weight

kg

1.3(天线净重)/  1.6(含夹码)

安装方式

Installation


抱杆安装(选配夹码)

支撑杆直径

Mounting Mast Diameter

mm

φ4050

中远嵌入式ARM定制设计 arm.eleckits.com

本天线优惠采购:

http://item.taobao.com/item.htm?spm=a230r.1.10.246.TuTMiP&id=22075632296

本天线配合As3992方案的无源UHF RFID读写器,距离可达到5m。

读写器购买地址:http://item.taobao.com/item.htm?spm=a1z10.1.11-1294396417.21.1xZB2K&id=15138367983

详细访问:http://rfid.eleckits.com
