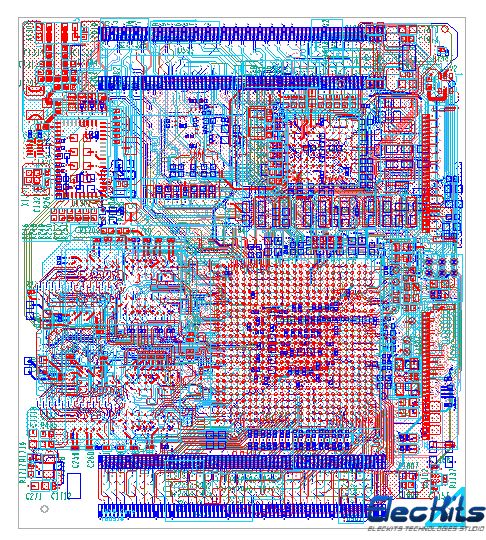

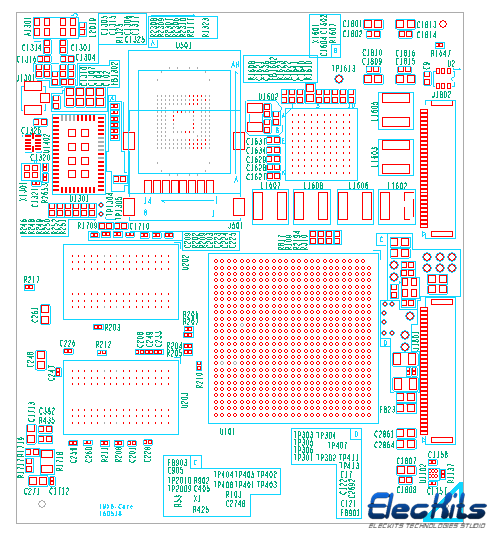

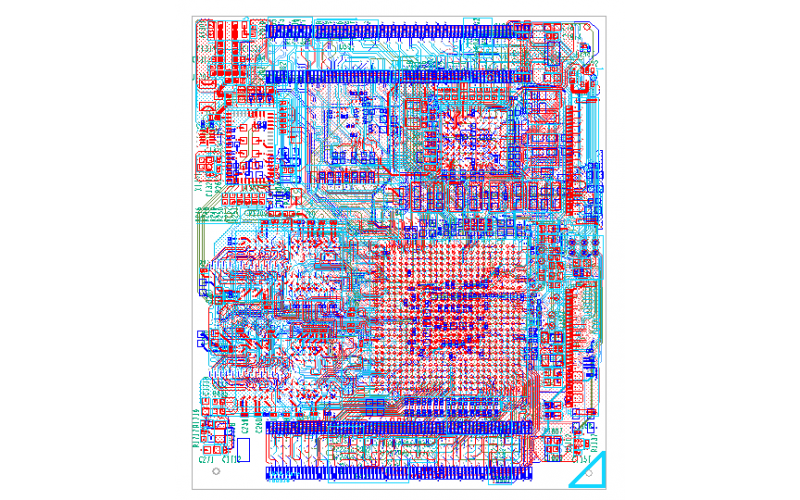

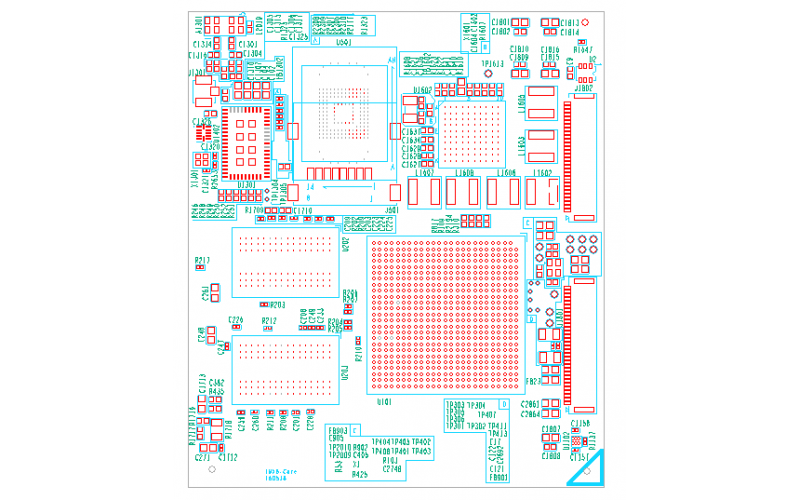

NXP(原Freescale) IMX6Q核心板 四核 图像多媒体主板 PCB Layout
采用8层板设计,多BGA。已经成功应用于某国内知名品牌的儿童教学设备中。产品已经批量。
Eleckits I.MX6Q 核心板参数 | |||
CPU | NXP 四核 i.MX6Q( 兼容 NXP 双核 i.MX6DL) | I2C | 3路 |
架构 | Cortex-A9 | SPI | 2路 |
主频 | 1GHz | CAN | 2路 |
内存 | 1GB DDR3 / 2GB DDR3 | USB HOST | 1路USB HOST 2.0 |
ROM | 8GB eMMC | USB OTG | 1路USB OTG 2.0 |
工作电压 | 4.2V 电压供电 | SD/MMC/SDIO | 2个SD/MMC |
2D/3D | 支持 | Ethernet | 1路1000M 以太网接口 |
图形处理器 | Vivante GC355/Vivante GC320 | miniPCIE | 1路 |
电源管理 | MMPF0100NPEP | UART/IrDA | 4路(包含一个调试串口) |
尺寸 | 可定制 | EINT/GPIO | 支持 |
接口方式 | B2B | Video Encoder | 硬件编解码 |
操作系统 | Android4.4.2/Linux4.1.15/QT5.6/Linux3.0.35/QT4.8.5 | HDMI | 1路 |
LCD | RGB 24 位(双路 8 位 LVDS 接口) | Camera | 1个5M 像素并口 |
Audio | IIS 接口 | SATA | 1路(仅支持 FETMX6Q-S) |
